防逆流风筒标准化穿墙安装施工规范

一、防逆流风筒工作原理

产品依托重力偏心阀板单向隔断 + 流体压差联动机械式结构，无电气元件、无防爆失效风险，分正常送风、逆流阻断两种工况自动切换：

1、正常正向送风工况

局部通风机开启产生正向风压，气流冲击内部偏心阀板，阀板绕转轴向上自动开启，限位撑杆限制阀板开启角度 15°~20°，风流无阻碍通过筒体流向掘进迎头，通风阻力极低，不降低局扇有效供风量。

2、停机 / 反风瓦斯逆流阻断工况

局扇停机、巷道产生反向负压、瓦斯突出冲击时，正向风压消失，阀板依靠自身重力矩快速回落，完全贴合筒体内密封面，0.3 秒内封闭整个通风截面，形成物理隔离屏障，彻底阻挡回风瓦斯、粉尘、有毒气体沿风筒反向窜入采掘迎头，从源头规避瓦斯积聚爆炸风险。

3、刚性筒体导流防护原理

加厚钢制筒体具备高强度抗冲击、抗负压变形能力，穿墙段可承受巷道风压、矸石撞击，不会像软风筒出现塌陷、瘪筒断风，稳定维持通风通道完整性，长期井下潮湿、多粉尘工况不变形、不漏风。

二、防逆流风筒完整结构组成

标准成套防逆流风筒为一体化钢制焊接结构，模块化部件拆装检修便捷，五大核心组件协同保障通风与隔断性能：

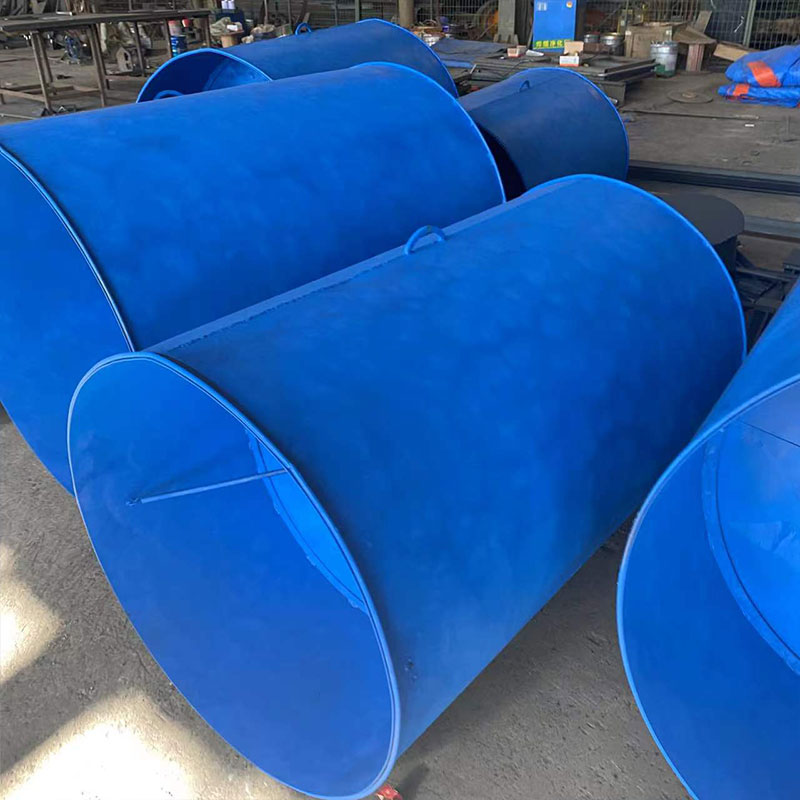

1、钢制筒体主体

Q235B 钢板卷管一体焊接成型，常规壁厚 3mm/4mm，内外防腐防锈喷涂；两端冲压成型标准法兰，预留螺栓孔，配套橡胶密封垫，适配各类涂覆布软风筒对接；筒体外侧标注风流方向箭头，避免反向安装失效。

2、偏心止回阀板（核心隔断部件）

不锈钢薄板冲压成型，偏心转轴设计，自带重力自闭合结构；阀板边缘粘贴耐油耐磨橡胶密封条，闭合后完全贴合筒壁无间隙，杜绝微量瓦斯渗漏。

3、转轴与限位支撑组件

不锈钢销轴、耐磨铜套、金属限位撑杆；限位撑杆固定阀板最大开启角度，防止阀板完全贴壁无法回落闭合，长期震动工况不松动、不卡滞。

4、法兰密封配件

配套橡胶法兰密封垫、紧固螺栓，连接软风筒与墙体穿墙孔，封堵筒体与巷道壁缝隙，防止巷道风流短路、漏风。

5、墙体固定支撑底座

筒体外侧焊接固定吊耳、支撑支座，用于穿墙墙体预埋固定，抵御风压冲击位移。

二、标准化穿墙安装施工规范

1、墙体预埋基础施工

通风墙体浇筑时预留对应直径孔洞，将防逆流风筒居中预埋，筒体外侧吊耳、支座与墙体锚杆固定牢固，筒体风流箭头朝向掘进迎头，严禁反向安装。

2、密封封堵工序

筒体与墙体缝隙采用不燃耐火砂浆全部封堵密实，杜绝巷道内部风流短路、漏风；两端法兰粘贴完整橡胶密封垫，无破损、无缺失。

3、软风筒对接安装

局扇侧、迎头侧涂覆布软风筒分别与筒体两端法兰对齐，均匀紧固全部螺栓，软风筒无扭曲、无挤压变形。

4、安装后调试检查

人工手动拨动内部阀板，确认开启、回落闭合顺畅无卡滞；启动局部通风机，观察阀板自动开启，无异响、无卡堵；停机后检查阀板完全闭合密封。

5、安装禁止事项

① 筒体风流标识反向安装；② 法兰缺失密封垫、螺栓未紧固；③ 墙体缝隙未封堵造成漏风短路；④ 阀板堆积大量煤尘未清理直接投用。
